Aksonometria pozwala pokazać bryłę na płaszczyźnie bez iluzji ruchomego punktu widzenia, dlatego tak dobrze sprawdza się tam, gdzie ważna jest czytelność konstrukcji, a nie efekt fotograficzny. Taki rysunek aksonometryczny pomaga zrozumieć proporcje, układ osi i relacje między elementami, a jednocześnie ułatwia komponowanie obrazu tak, by najważniejsze fragmenty nie ginęły w chaosie linii. Poniżej wyjaśniam, jak odróżnić go od perspektywy, jak dobrać wariant i jak uniknąć błędów, które psują przestrzeń.
Najważniejsze rzeczy, które warto wiedzieć o aksonometrii
- Aksonometria pokazuje obiekt trójwymiarowo, ale bez punktów zbiegu i horyzontu, więc jest bardziej uporządkowana niż perspektywa linearna.
- W izometrii skrócenia są jednakowe, w dimetrii dwa kierunki mogą mieć inną skalę, a w aksonometrii ukośnej jedna płaszczyzna bywa pokazana prawie bez skrótu.
- Największą różnicę robią: spójny układ osi, konsekwentny skrót i czysta hierarchia linii.
- Okręgi na bryłach technicznych najczęściej zamieniają się w elipsy; to jeden z pierwszych testów poprawności rysunku.
- W kompozycji liczy się nie tylko poprawność, ale też to, która ściana obiektu ma dominować i ile miejsca zostawiasz wokół bryły.
Na czym polega aksonometria i dlaczego daje czytelniejszy obraz bryły niż perspektywa
W klasycznej perspektywie obiekt wygląda tak, jakby był oglądany z jednego miejsca: linie zbiegają się do punktów zbiegu, a odległość zmienia się wraz z położeniem względem obserwatora. Aksonometria robi coś odwrotnego. Zachowuje równoległość linii, dzięki czemu bryła pozostaje mierzalna i przewidywalna. To właśnie dlatego tak często pojawia się w rysunku technicznym, instrukcjach montażu i planszach projektowych.
Ja traktuję ją jak kompromis między planem a obrazem. Z jednej strony nie udaje ludzkiego oka, z drugiej pozwala zrozumieć przestrzeń szybciej niż płaski rzut. W praktyce to ogromna zaleta: jeśli trzeba pokazać zależności między elementami, aksonometria porządkuje informację zamiast ją rozmywać. W kompozycji też ma to znaczenie, bo nie walczysz z iluzją głębi, tylko świadomie układasz bryłę na płaszczyźnie. Gdy to już jest jasne, można przejść do osi, skrótów i wyboru wariantu.
Jak czytać osie, skróty i proporcje
W aksonometrii wszystko zaczyna się od osi. To one decydują o tym, czy bryła będzie wyglądała spokojnie i czytelnie, czy stanie się zbiorem przypadkowych linii. W najczęściej stosowanych odmianach spotkasz trzy rozwiązania: izometrię, dimetrię i aksonometrię ukośną. Każde z nich buduje trochę inny charakter obrazu, choć cel pozostaje ten sam: pokazać przestrzeń bez uciekania w perspektywiczne złudzenie.
| Wariant | Jak działa | Gdzie sprawdza się najlepiej | Na co uważać |
|---|---|---|---|
| Izometria | Trzy kierunki są traktowane możliwie równorzędnie, a skrócenie jest jednakowe, zwykle około 0,82. | Modele techniczne, instrukcje, proste bryły, elementy wyposażenia, szkice koncepcyjne. | Może wyglądać chłodniej niż bardziej „ludzka” perspektywa, więc wymaga dobrej kompozycji. |
| Dimetria | Dwa kierunki zachowują podobną logikę, trzeci jest skrócony inaczej, co daje bardziej zróżnicowany efekt. | Gdy chcesz podkreślić jedną ścianę albo nadać rysunkowi większą dynamikę. | Łatwo pomylić proporcje i uzyskać bryłę, która wygląda „krzywo”, a nie świadomie. |
| Aksonometria ukośna | Jedna płaszczyzna bywa pokazana niemal bez skrótu, a głębokość biegnie ukośnie; w starszych opisach spotkasz nazwę perspektywa kawalerska. | Fasady, meble, wnętrza, schematy i proste ilustracje informacyjne. | Zbyt mocna głębia potrafi zdeformować obiekt, zwłaszcza gdy detal jest gęsty. |
Jeśli dopiero zaczynasz, izometria jest najbezpieczniejsza, bo najłatwiej utrzymać w niej konsekwencję. Dimetria daje więcej charakteru, ale karze za każdy błąd proporcji. Ukośna z kolei świetnie pokazuje front obiektu, dlatego lubię ją tam, gdzie czytelność elewacji jest ważniejsza niż pełna neutralność zapisu. Właśnie wybór osi decyduje o tym, co będzie wizualnie dominujące, więc to już nie tylko technika, ale i czysta kompozycja. Następny krok to przełożenie tej logiki na sam rysunek.
Jak narysować bryłę krok po kroku
Najprościej zacząć od pudełka granicznego, czyli prostego obrysu, w którym mieści się cały obiekt. To stara, ale skuteczna metoda, bo pozwala najpierw ustawić ogólny ciężar bryły, a dopiero potem wprowadzać detale. Przy złożonych formach to właśnie pudełko ratuje rysunek przed chaosem.
- Ustal, który wariant aksonometrii ma sens dla danego obiektu: izometryczny, dimetryczny albo ukośny.
- Narysuj osie główne i zaznacz orientację bryły na arkuszu, dbając o marginesy.
- Wpisz obiekt w prosty obrys pomocniczy, żeby najpierw złapać proporcje całości.
- Odkładaj wymiary konsekwentnie na osie, zamiast mierzyć każdy fragment osobno „na oko”.

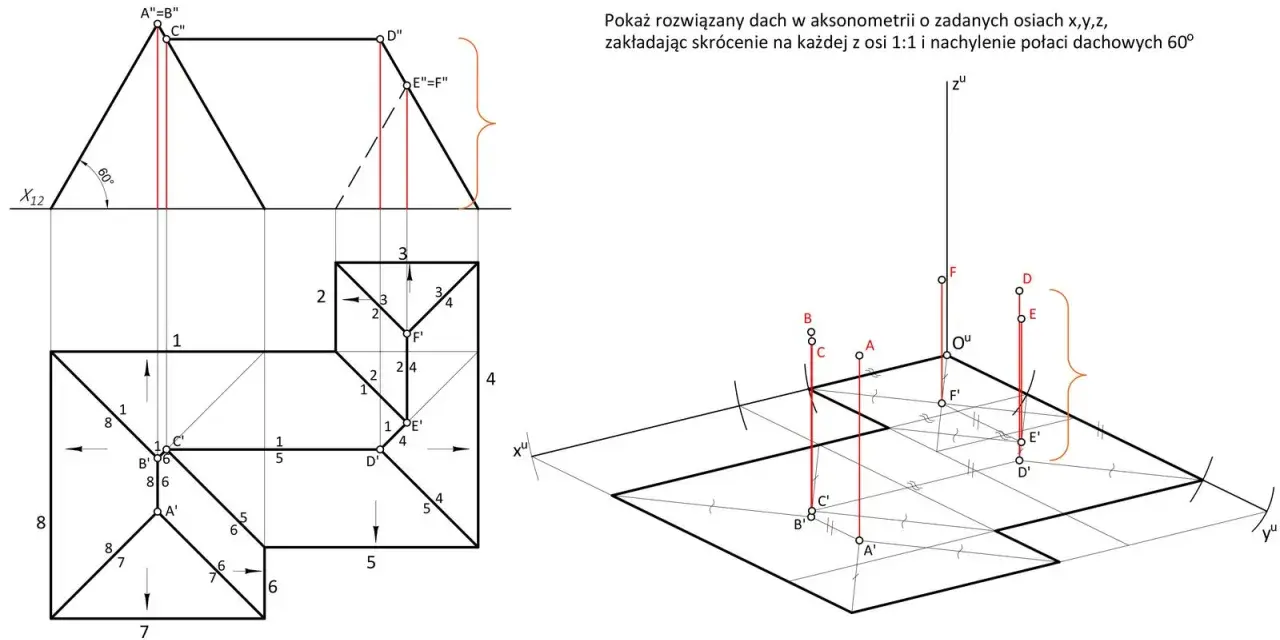

- Koła, otwory i walce zamień na elipsy, bo w aksonometrii właśnie tak pracuje przestrzeń.
- Usuń linie pomocnicze, a kontur wzmocnij tak, żeby hierarchia była czytelna od pierwszego spojrzenia.
W praktyce pilnuję jeszcze jednej rzeczy: nie przeładowuję rysunku detalem, jeśli jego celem jest wyjaśnienie konstrukcji. Dobrze zaprojektowany rzut nie musi opisywać wszystkiego naraz. Ma pokazać tyle, ile potrzeba, i ani linii więcej. To prowadzi wprost do najczęstszych błędów, które widuję w takich pracach najczęściej.
Najczęstsze błędy, które psują czytelność
Największy problem zwykle nie leży w samym obiekcie, tylko w niespójności zapisu. Ktoś zaczyna rysować w jednym układzie, po czym lekko „dokręca” bryłę jak w perspektywie i już cała konstrukcja traci wiarygodność. Aksonometria nie wybacza takich skrótów myślowych, bo z definicji opiera się na porządku.
- Mieszanie aksonometrii z perspektywą - jeśli raz stosujesz punkty zbiegu, a raz równoległe krawędzie, obraz przestaje być jednoznaczny.
- Niespójny skrót - jeden bok jest przerysowany, drugi za krótki, a trzeci zmienia się po drodze; to natychmiast niszczy zaufanie do rysunku.
- Zbyt dużo detalu na małej przestrzeni - bryła zaczyna przypominać gęstą siatkę zamiast czytelnej formy.

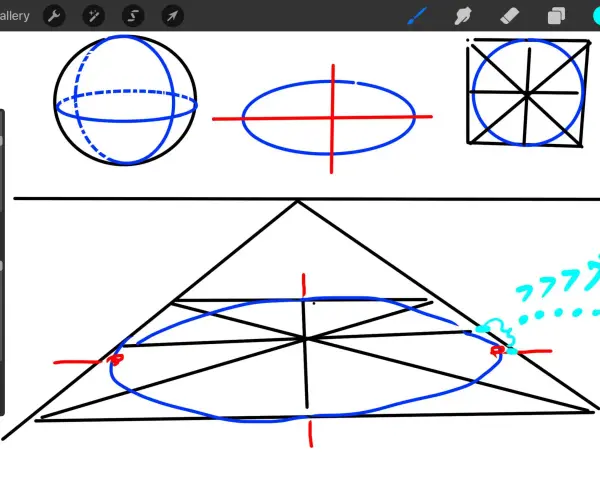

- Źle narysowane elipsy - otwory i walce są wtedy pierwszym sygnałem, że autor nie panuje nad geometrią.
- Brak hierarchii linii - kontur główny, linie pomocnicze i ukryte fragmenty powinny mieć różną wagę wizualną.
- Przyklejenie obiektu do krawędzi arkusza - nawet poprawny rysunek staje się wtedy ciężki i mało elegancki.
Ja zwykle powtarzam jedną zasadę: jeśli coś ma być techniczne, musi być spokojne. Nie chodzi o efektowność, tylko o kontrolę. Gdy ten porządek już działa, aksonometria zaczyna być nie tylko poprawna, ale też naprawdę użyteczna w kompozycji wizualnej, zwłaszcza tam, gdzie obraz ma opowiadać o przestrzeni. Właśnie dlatego dobrze sprawdza się także poza czystą techniką.
Gdzie aksonometria najlepiej wspiera kompozycję artystyczną
W sztuce i projektowaniu aksonometria jest cenna, bo pozwala pokazać przestrzeń bez dramatyzowania jej perspektywą. Dzięki temu odbiorca widzi nie tylko „jak coś wygląda”, ale przede wszystkim jak jest zbudowane. To ogromna różnica w ilustracji architektonicznej, planszach miejskich, opracowaniach wystawienniczych i rysunku edukacyjnym.
W polskim kontekście szczególnie ciekawie wyglądają widoki miast opracowane w aksonometrii, bo łączą dokładność z narracją. Taki obraz nie udaje fotografii; raczej porządkuje pamięć o miejscu. Dlatego w prezentacjach urbanistycznych, planach rewitalizacji czy ilustracjach historycznych metoda ta bywa mocniejsza niż klasyczna perspektywa, zwłaszcza gdy zależy nam na pokazaniu całego układu ulic, placów i dominant architektonicznych.
- Miasto - aksonometria pozwala pokazać relacje między budynkami bez zasłaniania ich przez skróty perspektywiczne.
- Wnętrze - ułatwia pokazanie układu mebli, ścian i przejść w sposób zrozumiały dla odbiorcy.
- Obiekt rzemieślniczy - dobrze sprawdza się, gdy trzeba opisać konstrukcję, a nie tylko jej wygląd z zewnątrz.
- Plansza projektowa - pomaga zestawić estetykę z funkcją, bo porządkuje bryłę bez utraty skali.
- Ilustracja informacyjna - daje czysty, spokojny obraz, który można łatwo odczytać bez długiego objaśniania.
Właśnie tu widać związek między kompozycją a perspektywą. Perspektywa buduje emocję, aksonometria buduje strukturę. Jedna może być bardziej malarska, druga bardziej analityczna, ale obie potrzebują decyzji o tym, co ma być pierwszym planem, co tłem, a co tylko sygnałem przestrzeni. Jeśli obraz ma przetrwać dłużej niż jedną prezentację, trzeba jeszcze dopilnować kilku prostych zasad porządkowych.
Co warto zachować, żeby rysunek był czytelny także po czasie
Najlepiej działają rzeczy banalne, choć często pomijane: spokojny margines, jednolita logika linii i ograniczona liczba decyzji wizualnych. Nie próbowałbym upychać wszystkiego w jednej planszy. Gdy rysunek ma służyć nauce, projektowi albo prezentacji idei, lepiej, żeby był czytelny po kilku miesiącach, niż tylko efektowny przez pięć sekund.
W praktyce sprawdzają się cztery nawyki: po pierwsze, wybieraj jedną dominantę bryły; po drugie, nie mieszaj grubości konturu bez powodu; po trzecie, jeśli obiekt jest złożony, dodaj krótkie opisy lub drugi rzut pomocniczy; po czwarte, przed oddaniem pracy spójrz na nią w skali szarości, bo wtedy od razu widać, czy kompozycja naprawdę działa. Taka kontrola nie jest ozdobą procesu, tylko jego końcowym testem. Jeśli ten test wychodzi dobrze, masz nie tylko poprawny zapis przestrzeni, ale rysunek, który nadal będzie czytelny wtedy, gdy inne notatki dawno już się zdezaktualizują.
