Wzór na elipsę przydaje się nie tylko na lekcjach geometrii. W rysunku i perspektywie pomaga zrozumieć, dlaczego koło oglądane pod kątem zamienia się w spłaszczony kontur, a także jak zachować proporcje w martwej naturze, architekturze i szkicach konstrukcyjnych. Poniżej rozkładam temat na prosty zapis matematyczny, znaczenie parametrów i praktykę, która naprawdę działa przy pracy ołówkiem.
Najkrócej: elipsa łączy prostą geometrię z praktyką rysunkową
- Najczęściej używa się równania (x - h)2 / a2 + (y - k)2 / b2 = 1.
- a i b opisują półosie, a c pomaga znaleźć ogniska.
- W rysunku elipsa zwykle oznacza koło widziane pod kątem, więc liczy się perspektywa.
- Najpewniejszy start to osie, prostokąt obwiedni i kontrola symetrii.
- W kompozycji dobrze ustawione elipsy porządkują rytm i głębię kadru.
Co oznacza równanie elipsy i dlaczego przydaje się w rysunku
Elipsa to figura, która wygląda prosto, ale potrafi łatwo zdradzić błędy proporcji. W geometrii opisuje ją równanie, a w rysunku - układ osi, kąt patrzenia i stopień spłaszczenia. Ja zwykle myślę o niej jak o granicy między okręgiem a perspektywą: jeśli ten balans się zgadza, forma od razu wygląda wiarygodniej.
To właśnie dlatego wzór na elipsę nie jest suchą definicją. Daje narzędzie do sprawdzenia, czy krawędź talerza, ustnik dzbanka albo otwór w wazie mają właściwy układ względem horyzontu i reszty kompozycji. Żeby z tego skorzystać, trzeba jeszcze wiedzieć, jak czytać sam zapis równania.
Najprostszy zapis równania elipsy
Najczęściej spotkasz postać kanoniczną, bo pokazuje ona figurę najczytelniej. Gdy środek elipsy leży w punkcie (h, k), zapis wygląda tak:
(x - h)2 / a2 + (y - k)2 / b2 = 1
W szkolnych zadaniach zwykle przyjmuje się, że a ≥ b > 0. Jeśli większa oś biegnie poziomo, wzór jest zapisany dokładnie tak, jak wyżej. Gdy elipsa jest ustawiona pionowo, miejsca a i b po prostu się zamieniają.
| Postać | Wzór | Do czego służy |
|---|---|---|
| Postać kanoniczna | (x - h)2 / a2 + (y - k)2 / b2 = 1 | Najczytelniejsza wersja, gdy elipsa ma środek w konkretnym punkcie. |
| Postać uproszczona | x2 / a2 + y2 / b2 = 1 | Wygodna, gdy środek figury leży w początku układu współrzędnych. |
| Postać parametryczna | x = h + a cos t, y = k + b sin t | Przydatna, gdy chcesz opisać przebieg konturu punkt po punkcie. |
| Postać ogólna | Ax2 + Bxy + Cy2 + Dx + Ey + F = 0 | Pojawia się w trudniejszych zadaniach i bywa obrócona względem osi. |
W praktyce artystycznej najbliższa intuicji jest postać kanoniczna, bo od razu pokazuje osie figury. Gdy pojawia się wyraz Bxy, elipsa jest zwykle obrócona, czyli nie stoi już idealnie poziomo lub pionowo. Ten zapis nabiera sensu dopiero wtedy, gdy rozumiesz, co robią półosie i ogniska.
Jak odczytać półosie, ogniska i mimośród
Trzy symbole wystarczą, żeby zrozumieć zachowanie elipsy:
- a - półoś większa, czyli najdłuższa odległość od środka do brzegu.
- b - półoś mniejsza, czyli krótszy wymiar figury.
- c - odległość środka od ognisk, liczona ze wzoru c = √(a2 - b2).
- e - mimośród, wyrażony jako e = c / a, pokazujący, jak bardzo figura odbiega od koła.
- S - pole elipsy, liczone jako S = πab.
Przykład jest bardzo prosty: jeśli a = 8 cm, a b = 5 cm, to c = √39, czyli około 6,24 cm. Pole takiej elipsy wynosi około 125,7 cm2. To nie jest tylko szkolna ciekawostka - takie liczby pomagają ocenić, czy otwór naczynia albo przekrój bryły nie został narysowany zbyt płasko albo zbyt okrągło.
Im większa różnica między a i b, tym bardziej elipsa wygląda na spłaszczoną. To prowadzi już wprost do perspektywy, bo właśnie tam ten efekt staje się najważniejszy.

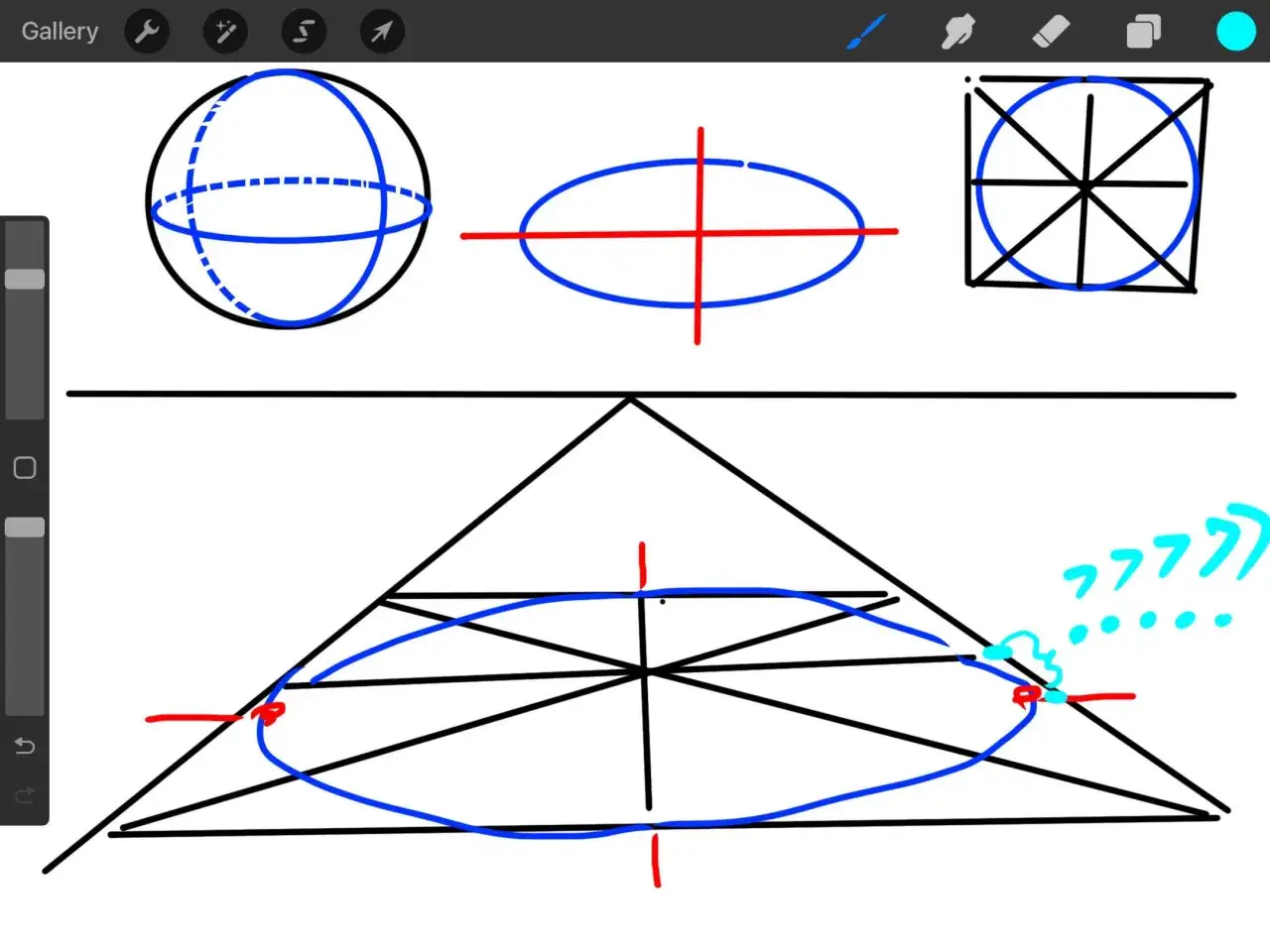

Jak elipsa zachowuje się w perspektywie
W rysunku perspektywicznym koło widziane pod kątem staje się elipsą. Nie chodzi tu o ozdobę formy, tylko o informację o pochyleniu płaszczyzny względem obserwatora. Jeśli talerz leży prawie poziomo, jego krawędź będzie szerzej otwarta. Jeśli patrzysz na niego bardziej z góry, elipsa zbliży się do okręgu. Jeśli oglądasz go niemal z boku, forma mocno się spłaszczy.
Ja zwykle patrzę na to tak: im bardziej płaszczyzna odwraca się od oka, tym węższa staje się elipsa. To działa w martwej naturze, w szkicu architektonicznym i przy studium naczyń, ale warto pamiętać o jednym ograniczeniu - to model rysunkowy, a nie idealny zapis optyczny. W praktyce obraz potrafi być lekko zniekształcony przez punkt widzenia, kadr albo obiektyw aparatu.
- Na kubku elipsa porządkuje górną krawędź i od razu pokazuje, czy forma stoi prosto.
- Na talerzu pomaga utrzymać wiarygodny kąt patrzenia.
- Na wazonie lub kielichu pilnuje symetrii i prowadzi linię otworu.
- W arkadach i otworach architektonicznych buduje poczucie głębi.
Z perspektywy przechodzi się już płynnie do kompozycji, bo elipsy zaczynają prowadzić wzrok po całym kadrze.
Jak elipsy porządkują kompozycję kadru
Elipsa w kompozycji działa jak miękki rytm. Nie dominuje agresywnie, ale ustawia kierunek patrzenia i daje obrazowi oddech. W martwej naturze kilka naczyń o różnych stopniach otwarcia potrafi zbudować bardzo dobrą hierarchię - większa elipsa przyciąga uwagę, płytsza uspokaja układ, a serie podobnych otworów spinają całość.
Ja często zaczynam nie od detalu, tylko od ogólnego układu elips w kadrze. Jeśli wszystkie są identyczne, obraz robi się sztywny. Jeśli każda ma ten sam kąt i to samo spłaszczenie, scena traci głębię. Lepiej działa drobne zróżnicowanie: jedna elipsa pełniejsza z przodu, druga bardziej zamknięta w tle, trzecia lekko odchylona. Wtedy kompozycja wygląda naturalnie, a nie jak zestaw powielonych kółek.
W praktyce warto pamiętać o trzech rzeczach:
- Elipsy o wspólnej osi porządkują układ i dają wrażenie spokoju.
- Elipsy o różnych kątach wprowadzają ruch i napięcie.
- Zbyt wiele jednakowych elips spłaszcza scenę, nawet jeśli same obiekty są dobrze narysowane.
Kiedy kompozycja jest już ustawiona, zostaje najprostszy etap: narysować kontur bez zgadywania.

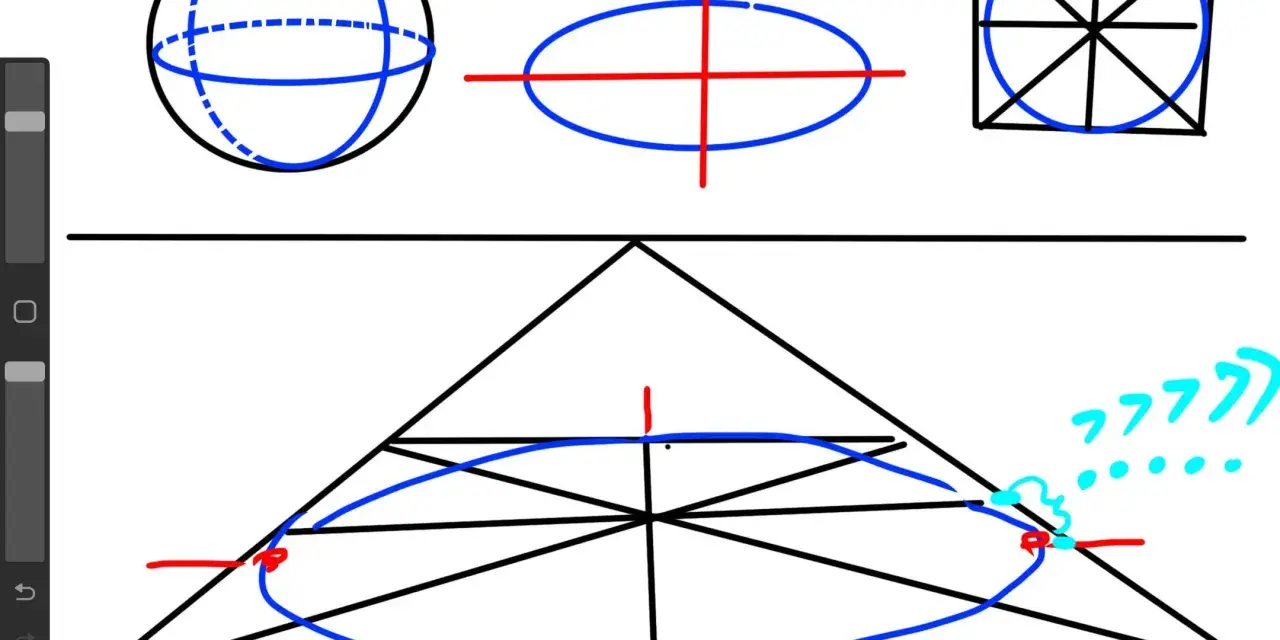

Jak narysować elipsę bez zgadywania
Najbezpieczniej zacząć od lekkiej konstrukcji, a nie od odruchowego kreślenia łuku. Ja zwykle używam prostego porządku pracy, bo oszczędza poprawki i od razu daje lepszą kontrolę nad proporcjami.
- Zaznacz delikatnie prostokąt obwiedni albo ramkę, w której ma się zmieścić elipsa.
- Wyznacz środek figury i osie symetrii.
- Oznacz punkty skrajne na bokach ramki, żeby wiedzieć, gdzie elipsa ma być najszersza.
- Prowadź linię jednym płynnym ruchem, kontrolując górę i dół osobno.
- Porównaj lewą i prawą stronę, zanim wzmocnisz kreskę.
Jeśli rysujesz kubek, miskę albo kielich, przyda się jeszcze jedna zasada: górna elipsa zwykle musi być czytelniejsza niż dolna, bo to ona buduje pierwszy kontakt widza z formą. W szkicu technicznym i studyjnym zaczynam bardzo lekko, a dopiero potem wybieram fragmenty, które mają być najpewniejsze. Dzięki temu kontur nie robi się ciężki i nie zjada światła.
Warto też sprawdzać serię elips razem, a nie każdą osobno. Gdy jedna krawędź naczynia odchyla się bardziej niż pozostałe, cały obiekt zaczyna wyglądać jakby był przechylony przypadkiem, a nie świadomie.
Najczęstsze błędy i co naprawdę poprawia efekt
Najczęstszy problem to elipsa, która jest albo za okrągła, albo za płaska. Pierwszy błąd pojawia się wtedy, gdy rysujący boi się perspektywy i robi z otworu niemal koło. Drugi - gdy forma zostaje spłaszczona tak mocno, że traci objętość. Oba błędy psują wiarygodność, nawet jeśli sam kontur jest technicznie czysty.
- Brak osi symetrii sprawia, że elipsa „ucieka” na jedną stronę.
- Za ciężka kreska od początku odbiera formie lekkość.
- Ignorowanie horyzontu powoduje, że kolejne elipsy nie trzymają wspólnej logiki przestrzeni.
- Rysowanie każdej elipsy z identycznym kątem zabija rytm kompozycji.
- Łączenie kilku łuków bez kontroli daje efekt jajka, nie elipsy.
Najwięcej poprawia nie sam wzór na elipsę, tylko konsekwencja: oś, proporcja, kierunek patrzenia i świadome różnicowanie spłaszczenia. Jeśli po drodze unikniesz tych kilku błędów, elipsa zacznie wyglądać pewnie, a nie przypadkowo.
Co zostaje z elipsy w dobrym rysunku
Najważniejsze jest to, że elipsa nie jest tylko figurą geometryczną. W dobrym szkicu łączy matematykę z obserwacją: równanie porządkuje proporcje, a perspektywa decyduje o tym, jak ta forma naprawdę wygląda. Gdy pracujesz nad martwą naturą, architekturą albo detalem użytkowym, elipsy stają się cichym narzędziem kontroli całego kadru.
- Jeśli elipsa jest zgodna z przestrzenią, forma od razu zyskuje wiarygodność.
- Jeśli elipsy w serii różnią się mądrze kątem i spłaszczeniem, kompozycja nabiera rytmu.
- Jeśli pilnujesz osi i nie przeciążasz konturu, szkic wygląda lekko, ale pewnie.
Właśnie dlatego sam wzór na elipsę warto czytać szerzej niż tylko jako zapis z podręcznika. W rysunku jest to narzędzie do budowania głębi, porządku i proporcji, a dobrze użyta elipsa potrafi uratować cały obraz.
