W rysunku technicznym ołówek nie jest dodatkiem, tylko narzędziem, które decyduje o precyzji, czytelności i tym, jak łatwo poprawia się błąd. W praktyce wybór sprowadza się do trzech rzeczy: twardości grafitu, średnicy wkładu i tego, czy pracujesz ołówkiem drewnianym, czy automatycznym. Poniżej pokazuję, co naprawdę działa przy liniach, wymiarowaniu i szkicach konstrukcyjnych, bez zbędnej teorii.
Najkrótsza odpowiedź brzmi: zacznij od 2H, H i HB
- 2H, H i HB tworzą najbardziej użyteczny zestaw startowy do większości rysunków technicznych.
- Jeśli potrzebujesz bardzo lekkich linii pomocniczych, dołóż 4H.
- Do szkicu wstępnego i luźniejszych notatek przyda się HB, a czasem 2B.
- Najpraktyczniejszy automat do precyzyjnej pracy to zwykle 0,5 mm; bardziej odporny na łamanie jest 0,7 mm.
- Do klasycznego kreślenia dobrze sprawdza się oprawka 2 mm, bo daje świetną kontrolę i łatwo ostrzy się w niej grafit.

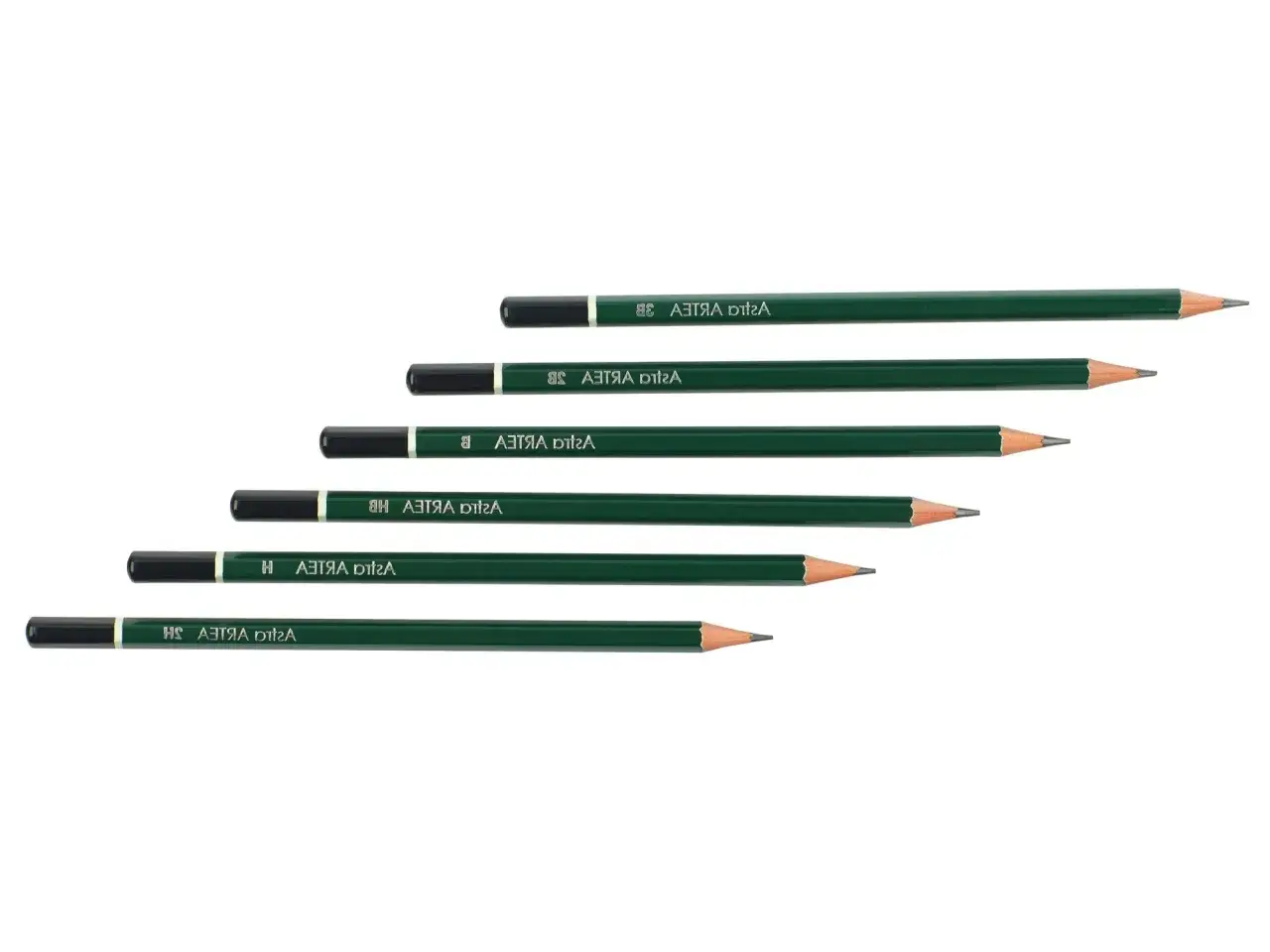

Jak czytać oznaczenia twardości grafitu
Litery na ołówkach nie są przypadkowe. H oznacza twardość, B miękkość i ciemniejszą kreskę, a F zajmuje środek skali, dając dość cienką, ale nadal kontrolowaną linię. Im wyższa liczba przy H, tym grafit jest twardszy i rysuje jaśniej; im wyższa liczba przy B, tym jest miększy i zostawia mocniejszy ślad.
W opisach producentów przeznaczonych do rysunku technicznego często pojawiają się bardzo twarde grafity, nawet w zakresie 3H-10H. To ma sens przy liniach konstrukcyjnych, ale w codziennej pracy większości osób rozsądniejszy jest zestaw trochę niżej: twardszy do pomocniczych kresek i umiarkowany do finalnych linii. Z mojej praktyki wynika, że skrajnie twarde grafity bywają przydatne, ale nie są dobrym punktem startu.| Oznaczenie | Jaka jest kreska | Kiedy się sprawdza |
|---|---|---|
| 6H | Bardzo jasna, sucha, precyzyjna | Siatki pomocnicze, bardzo lekkie linie konstrukcyjne |
| 4H | Jasna i wyraźna, ale nadal delikatna | Linie pomocnicze, szkice techniczne na czystym papierze |
| 2H | Dobry kompromis między jasnością a czytelnością | Większość linii roboczych i prowadzących |
| H | Trochę pełniejsza, łatwiejsza do odczytania | Kontury, opisy, poprawki robocze |
| F / HB | Środek skali, bardziej uniwersalna | Notatki, szkic wstępny, linie mniej formalne |
| 2B | Ciemna i miękka | Wstępny szkic, nie do finalnej kreski technicznej |
Jeśli mam dać jedną praktyczną wskazówkę, to jest ona prosta: nie zaczynaj od najtwardszego grafitu, tylko od zestawu pośredniego. Dzięki temu szybciej wyczujesz, jak zachowuje się papier i gdzie kończy się wygoda, a zaczyna przesadna delikatność kreski. Gdy już rozumiesz skale twardości, sensownie jest przejść do samego narzędzia, bo drewniany ołówek i automat rozwiązują różne problemy.
Ołówki drewniane, automatyczne i oprawki 2 mm nie są zamienne
Do rysunku technicznego można używać kilku typów narzędzi, ale nie działają one tak samo. Ołówek drewniany daje prostotę i szeroki wybór twardości, ołówek automatyczny trzyma stałą grubość linii, a oprawka 2 mm jest bliższa klasycznemu kreśleniu i dobrze sprawdza się tam, gdzie liczy się stabilny grafit oraz kontrola nad końcówką.
| Rodzaj | Zalety | Ograniczenia | Kiedy wybrać |
|---|---|---|---|
| Drewniany | Łatwo dostępny, tani, duży wybór twardości | Trzeba go ostrzyć, a końcówka szybciej się zmienia | Gdy chcesz prosty start i rysujesz także szkice ręczne |
| Automatyczny 0,3 mm | Bardzo cienka linia, wysoka precyzja | Grafit łatwiej się łamie | Do drobnych detali i bardzo lekkich podziałek |
| Automatyczny 0,5 mm | Najlepszy kompromis między precyzją a wygodą | Nie zawsze wystarcza do bardzo ciężkich linii | Do większości prac technicznych i pracy z linijką |
| Automatyczny 0,7 mm | Stabilniejszy, mniej kruchy | Linia jest nieco grubsza | Gdy często dociskasz albo pracujesz dłużej bez wymiany wkładu |
| Automatyczny 0,9 mm | Wytrzymały i czytelny | Mniej finezji | Do większych formatów i luźniejszej pracy koncepcyjnej |
| Oprawka 2 mm | Świetna kontrola, możliwość ostrzenia grafitu | Wymaga dodatkowego ostrzenia lub temperowania grafitu | Do klasycznego kreślenia, szablonów i linijki |
Ja najczęściej polecam 0,5 mm jako punkt wyjścia, bo daje najwięcej kontroli bez uczucia kruchości. Jeśli ktoś rysuje bardziej „warsztatowo”, z mocniejszym naciskiem i długimi liniami, lepiej czuje się przy 0,7 mm albo przy oprawce 2 mm. To prowadzi do kolejnej decyzji: jaki stopień twardości dobrać do konkretnego etapu pracy, a nie tylko do samego narzędzia.
Jak dobrać twardość do konkretnego etapu pracy
W technicznym rysunku nie używa się jednego grafitu do wszystkiego, bo każdy etap ma inne wymagania. Linie konstrukcyjne powinny być lekkie i łatwe do usunięcia, linie końcowe czytelne, a napisy i wymiarowanie muszą pozostać czyste nawet po kilku poprawkach. Z tego powodu zestaw ołówków lepiej budować zadaniami niż samą marką.
| Etap pracy | Najlepszy zakres | Dlaczego właśnie taki |
|---|---|---|
| Siatki, osie, linie pomocnicze | 4H, 3H, 2H | Linia jest lekka, ale nadal widoczna pod dalszą pracą |
| Obrysy robocze i główne prowadzenie | 2H, H | Łatwiej utrzymać czytelność bez brudzenia papieru |
| Opisy, numeracja, drobne poprawki | H, F, HB | Tekst i drobne detale nie znikają wizualnie na tle reszty rysunku |
| Szkic wstępny i szybka koncepcja | HB, 2B | Miększy grafit daje większą swobodę i łatwiej się go koryguje |
Tu często pojawia się nieporozumienie: ktoś kupuje bardzo miękki grafit, bo „ładniej wygląda”, a potem okazuje się, że rysunek jest zbyt ciemny, rozmazuje się od dłoni i trudniej go doprowadzić do porządku. W rysunku technicznym ładna kreska nie zawsze znaczy dobra kreska. Jeśli priorytetem jest dokładność, miękkie B zostawiam raczej do szkicu koncepcyjnego. Kiedy już wiadomo, jaką twardość zastosować, pozostaje jeszcze detal, który realnie wpływa na wygodę pracy: średnica wkładu.
Jaka średnica wkładu daje najlepszą precyzję
Producenci ołówków automatycznych najczęściej oferują wkłady 0,3 mm, 0,5 mm, 0,7 mm i 0,9 mm. W praktyce im cieńszy wkład, tym większa precyzja, ale też większa kruchość. Dlatego wybór nie powinien opierać się tylko na tym, co „najcieńsze”, lecz na tym, jak rysujesz, jak mocno dociskasz i czy pracujesz z linijką albo szablonem.
| Średnica | Plusy | Minusy | Najlepsze zastosowanie |
|---|---|---|---|
| 0,3 mm | Bardzo cienka, elegancka linia | Wrażliwa na nacisk i łamanie | Drobny detal, mikroszkic, bardzo precyzyjna praca |
| 0,5 mm | Najlepszy kompromis | Przy mocnym nacisku nadal może pękać | Większość zadań technicznych, rysowanie przy linijce |
| 0,7 mm | Lepsza odporność i płynność prowadzenia | Linia jest minimalnie grubsza | Dłuższe sesje, częste poprawki, osoby dociskające mocniej |
| 0,9 mm | Stabilny i wyraźny ślad | Mniej finezji | Większe formaty, szkice robocze, intensywna eksploatacja |
| 2,0 mm | Najbardziej „kreślarskie” odczucie, grafit można ostrzyć | Wymaga innego trybu pracy niż zwykły automat | Praca techniczna z dużą kontrolą linii, także ze szablonami |
Jeśli miałbym wskazać jedną średnicę „do wszystkiego”, wybrałbym 0,5 mm. Jeśli jednak ktoś pracuje bardziej zachowawczo albo po prostu lubi stabilniejszy prowadnik, 0,7 mm bywa wygodniejsze. Sama średnica nie uratuje jednak rysunku, jeśli popełni się kilka prostych błędów, które widzę zaskakująco często.
Najczęstsze błędy, które psują techniczny rysunek
Największym problemem nie jest zwykle brak talentu, tylko źle dobrane narzędzie do konkretnej fazy pracy. Zdarza się, że ktoś bierze zbyt miękki grafit do finalnych linii, za mocno naciska albo używa tępej końcówki, przez co kreska przestaje być równa. Na papierze od razu widać wtedy chaos, nawet jeśli sam projekt jest poprawny.
- Zbyt miękki grafit na finalne linie - rysunek robi się ciemny, łatwo się rozmazuje i traci techniczną czystość.
- Zbyt twardy grafit na cały projekt - kreska bywa zbyt blada, a przy słabszym świetle szybko znika z pola widzenia.
- Za mocny nacisk - wciskasz grafit w papier, zostawiasz rowki i potem poprawki są trudniejsze.
- Tępa końcówka - nawet dobry ołówek daje poszarpaną linię, jeśli nie ma ostrego czubka.
- Jeden ołówek do wszystkiego - oszczędza miejsce w piórniku, ale zwykle utrudnia pracę i wymusza kompromisy.
W praktyce pomaga mi prosta zasada: im bardziej techniczny etap, tym twardszy i czyściejszy grafit. Na gładkim papierze ten efekt widać jeszcze wyraźniej, bo każdy nadmiar miękkości zaczyna zostawiać ślad na ręce i na całym arkuszu. Kiedy unikasz tych błędów, możesz zbudować zestaw, który nie kosztuje dużo, a naprawdę wystarcza do większości zadań.
Zestaw startowy, od którego naprawdę warto zacząć
Gdybym miał kupić tylko kilka rzeczy do rysunku technicznego, nie brałbym całej szuflady grafitów. Wybrałbym 2H, H i HB, do tego jeden automat 0,5 mm albo 0,7 mm oraz prostą gumkę, która dobrze zbiera grafit bez niszczenia papieru. To wystarcza, żeby spokojnie wejść w precyzyjną pracę i nie przepłacać za stopnie twardości, których i tak się nie używa.
- 2H do linii pomocniczych i lekkiej konstrukcji.
- H do linii roboczych i wyraźniejszych detali.
- HB do szkicu wstępnego i notatek.
- 0,5 mm automat do codziennej, precyzyjnej pracy przy linijce.
- 0,7 mm lub oprawka 2 mm jako drugi krok, jeśli chcesz większej odporności lub bardziej kreślarskiego charakteru.

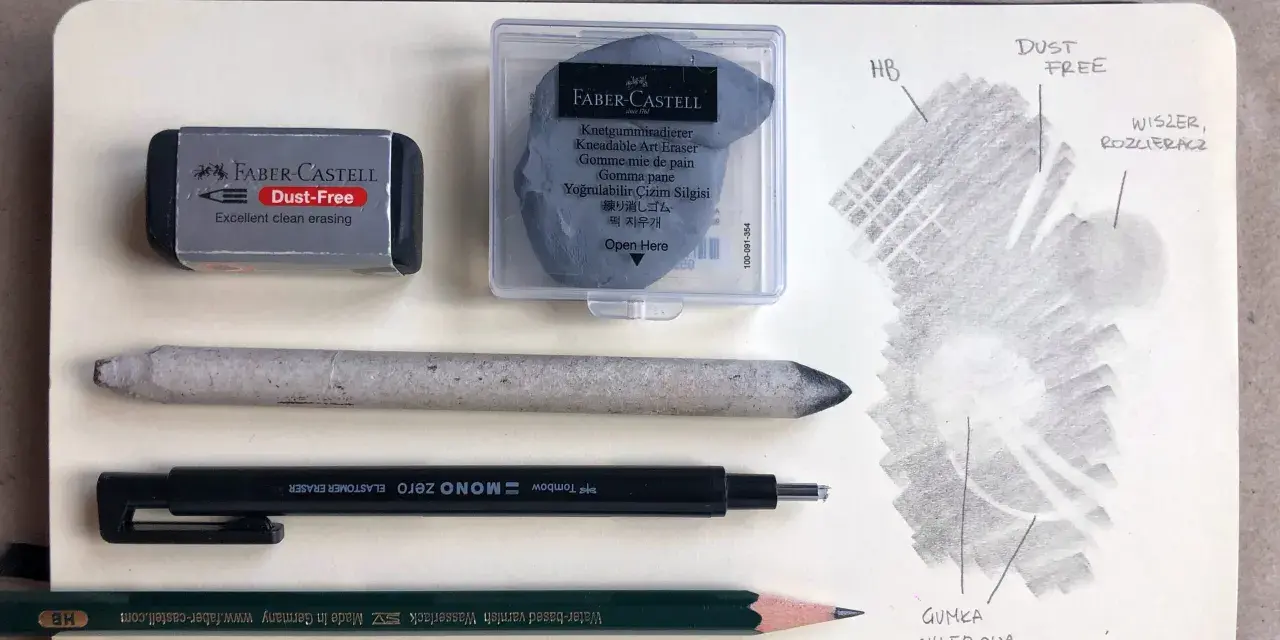

- Gumka chlebowa i zwykła gumka winylowa, bo jedna dobrze rozjaśnia, a druga czyści mocniej.
Na polskim rynku sensowny zestaw 4 ołówków potrafi kosztować około 7-10 zł, a komplet 12 sztuk zwykle mieści się mniej więcej w okolicach 40-45 zł. To nie jest wydatek, na którym warto oszczędzać kosztem jakości grafitu, bo w rysunku technicznym lepiej mieć mniej, ale lepiej dobranych narzędzi. Jeśli zaczynasz, postawiłbym właśnie na taki zestaw i dopiero po kilku rysunkach rozszerzał go o mocniejsze 4H albo stabilniejszy automat 0,7 mm.
